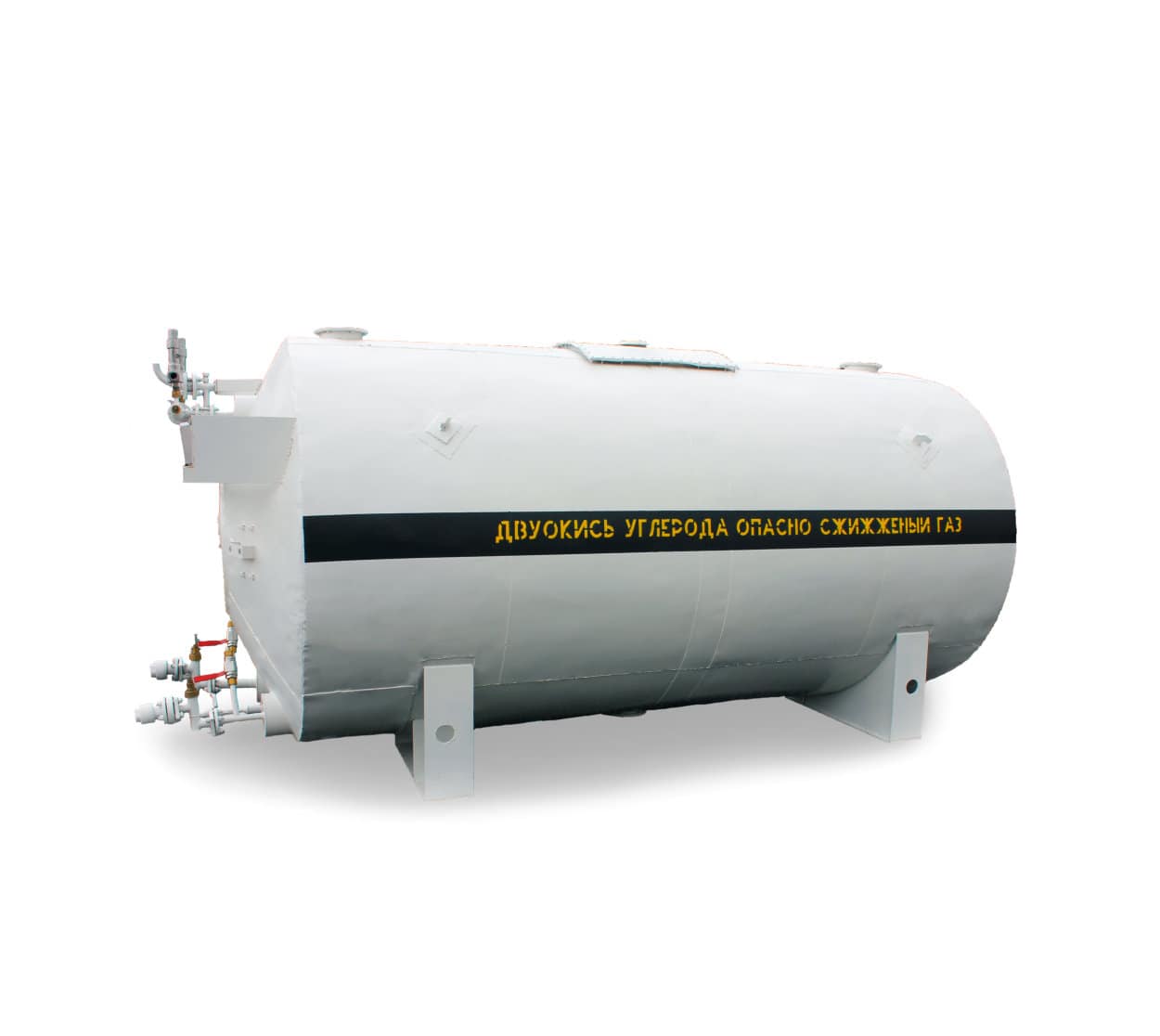

УДХ-4/2,0 - резервуар углекислотный стационарный

УДХ-4/2,0 - резервуар углекислотный стационарный

ЗАО "Реал-Инвест"  занимается продажей УДХ-4 на территории России. Стоимость изменяется в зависимости от комплектации.

Цена договорная

Заказать

Технические характеристики

Габаритные размеры, мм, не более 4470х1830х1890
Номинальный объем м3, не более 4
Климатическое исполнение У1
Назначенный срок службы, лет 15
Теплоизоляция Пенополиуретан ППУ-355М
Максимальное рабочее давление , Мпа (кг/см2) 2,0 (20,0)
Масса жидкой двуокиси углерода кг., не более 4 000
Масса резервуара кг., не более 2 680
Суточный прирост избыточного давления, Мпа, кг./см2 0,29(2,9)
Комплектация УДХ
  • Индикатор уровня - 1 шт. ПМП "Сенсор"
  • Рукав Ту 38.105.574-71 жидкостной Ду32,Рр 2,0 L –2м - 1 шт.АЗХМ
  • Рукав Ту 38.105.574-71 газовый Ду32,Рр 2,0 L –2м - 1 шт.АЗХМ
  • Клапан предохранительный Ду15 Ру20 - 2 шт АХМ
  • Клапан переключатель Ду25 Ру25 - 1 шт.АЗХМ
  • Клапан переключатель Ду15 Ру25 - 1 шт.АЗХМ
  • Клапан запорный Ду 32 Ру25 - 3шт.АЗХМ
Дополнительно: стационарные резервуары для углекислоты могут быть оборудованы агрегатами поддержания давления (АПД) – «холодильником». Благодаря АПД жидкая двуокись углерода хранится длительное время без потерь.

Чтобы купить резервуар для хранения жидкой двуокиси углерода УДХ-4, обращайтесь в ЗАО «Реал-Инвест».

Установка длительного хранения обеспечивает длительное хранение без ограничения срока жидкой низкотемпературной двуокиси углерода, отвечающей требованиям ГОСТ 8050-85, с соблюдением "Правил устройства и безопасной эксплуатации сосудов, работающих под давлением" (ПБ-10-115-9).

Установка типа УДХ состоит из следующих основных узлов: резервуара изотермического, агрегатов герметичных холодильных, кронштейна, теплообменников, вентилей терморегулирующих, трубопроводов.

Резервуар изотермический состоит из сосуда, кожуха с крышкой, днищ кожуха, трубопроводов. Трубопроводы заканчиваются клапанами запорными. Пространство между сосудом и герметичным металлическим кожухом заполнено теплоизоляционным материалом - вспученным перлитовым песком марки 75 или пенополиуретаном.

Сосуд представляет собой сварную вертикальную ёмкость цилиндрической формы с эллиптическими днищами, изготовленную из листовой стали марки 09Г2С ГОСТ 5520-79, установленную внутри стального кожуха на опорах.Опоры жёстко закреплены на площадках силовых ободов кожуха. Кроме того, сосуд закреплён внутри кожуха от возможных смещений растяжками. В одном из днищ сосуда имеется люк, предназначенный для периодических внутренних осмотров сосуда, люк закрыт крышкой. В другом днище установлен индикатор поплавковый магнитный типа ИПМ. Индикатор предназначен для контроля наполнения сосуда жидкой двуокисью углерода. В верхней части сосуда установлен прибор для контроля предельного уровня наполнения РОС-501.

От сосуда отходят трубопроводы, которые проходят через пространство между сосудом и кожухом и выходят наружу. Выход трубопроводов через кожух герметичен. Стальные трубопроводы, отходящие от сосуда и выходящие через днище кожуха, следующие: жидкостной, газовый, дренажный, приборный. Выход жидкостного трубопровода обозначен на днище кожуха словом "Жидкость" или буквой "Ж", выход газового трубопровода - словом "Газ", или буквой "Г", дренажного - словом "Дренаж" или буквой "Д".

Предприятие реализует сертифицированные емкости, которые проходят строгий контроль качества,отвечающие требованиям ГОСТ.
