    Автономная газификация промышленных объектов

    Автономное газоснабжение предприятия — это полностью независимая система газоснабжения сжиженным газом (пропан-бутаном) промышленных предприятий.

    Компания «Реал-Инвест» 20 лет снабжает промышленными газгольдерами предприятия, котельные и коммерческие здания.

    Основные сферы использования систем автономного газоснабжения

    • Нефтехимическая и химическая переработка.
    • Металлургические и рудодобывающие комплексы.
    • Заводы по полимерам и пластикам
    • Фабрики изделий из стекла
    • Пищевая промышленность и продуктов питания
    • Заводы дорожных покрытий
    • Газификация объектов сельского хозяйства
    • Офисные помещения

    Преимущества автономной газификации предприятий

    • Экономическая выгода

      Сжиженный газ (пропан-бутан) обладает высокой теплотворной способностью, что делает этот вид топлива особенно привлекательным по сравнению с другими видами топлива (дизельное топливо, дрова, щепа).

    • Низкие расходы по эксплуатации

      Газовые горелки, котлы и другое газовое оборудование значительно долговечнее, чем твердотопливное и дизельное оборудование из-за низкого содержания серных соединений в пропан-бутане.

    • Непрерывный производственный процесс

      Сжиженный газ (пропан-бутан) испаряется даже при температуре -40C, что позволит наладить непрерывный производственный процесс для вашего предприятия.

    • Автоматизация

      Полностью автоматизированная работа системы газоснабжения, не требующая постоянного присутствия обслуживающего персонала.

    • Сохранность топлива

      Исключены хищения топлива, как в случае с дизельным и твердым топливом. Газ закачивается в полностью герметичную емкость для сжиженного газа под давлением 16 атм. и выкачать его возможно только специальным оборудованием.

    • Экологичность

      Сжиженный газ значительно экологичнее, чем дизельное топливо, дрова и пеллеты. При его сгорании не образуется сажа, копоть, посторонние запахи. Продуктами сгорания СУГ являются водяные пары (H2O) и углекислый газ (CO2). C4H10+O2=CO2+H2O

    Заказать консультацию

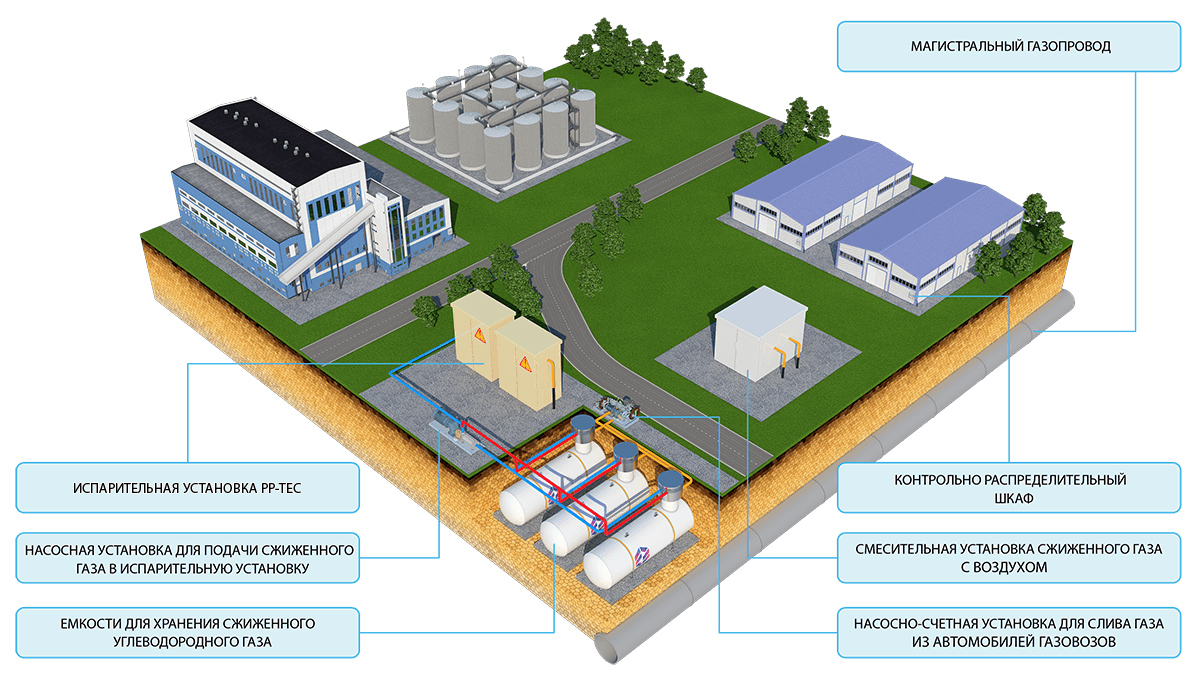

    Устройство системы автономной газификации производства

    Такие системы проектируются и устанавливаются с учетом специфики каждого заказчика. Однако есть вполне определенный набор конструктивных элементов, которые присутствуют в любом варианте системы:

    • Газгольдеры (резервуары) бывают наземные и подземные. В них хранятся запасы сжиженного газа.
    • Дополнительные средства защиты для газгольдеров от внешних повреждений, от электрохимической коррозии и т.д.
    • Испарительная установка предназначена для перевода СУГ из жидкой фазы в паровую.
    • Смесительные установки пригодятся предприятиям, которые временами испытывают перебои с поставками газа или с недостаточным давлением в системе, не смотря на подключение к магистральному газопроводу. Смесители позволяют компенсировать эти недостатки, подпитывая основной газопровод в нужном объеме. В том числе они могут выдавать смесь по составу идентичную природному газу.
    • Газопроводы низкого давления предназначены для жидкой и паровой фазы пропан-бутана.
    • Конденсатосборники – устройства, в которых скапливается «нежелательная» жидкая фаза СУГ, образовавшаяся в трубопроводах из-за низких температур.
    • Блок управления резервуарным парком. Как правило, полностью автоматизированный.

    Технические характеристики промышленных газгольдеров

    диаметр 700мм
    Наименование Масса(толщина стенки 4мм),кг   Длина общая L,мм
    0,6 125   1900
    диаметр 1200мм
    Наименование Масса(толщина стенки 6мм) 02исп,01исп (-15кг),кг   Длина общая L,мм
    2,5 571   2480
    3,5 736   3380
    4,6 900   4280
    5,6 1064   5180
    6,6 1229   6080
    7,6 1393   6980
    8,6 1569   7880
    9,6 1737   8780
    10,6 1926   9680
    12 2106   10580
    диаметр 1850мм
    Наименование Масса (толщина стенки 10мм),кг   Длина общая L,мм
    7 1714   3030
    10 2177   4030
    12 2640   5030
    15 3103   6030
    17 3566   7030
    20 4057   8030
    23 4520   9030
    25 4899   10030
    28 5395   11030
    диаметр 1600мм
    Наименование Масса (толщина стенки 8мм*),кг   Длина общая L,мм
    5 1315   2880
    7 1638   3880
    9 2132   4880
    11 2285   5880
    13 2608   6880
    15 2959   7880
    17 3283   8880
    19 3606   9880
    20 3846   10880
    диаметр 1800мм
    Наименование Масса (толщина стенки 10мм),кг   Длина общая L,мм
    7 2203   2880
    9 2656   3880
    12 3108   4880
    14 3561   5880
    17 4014   6880
    20 4692   7880
    22 5145   8880
    25 5598   9880
    27 6050   10880
    диаметр 2000мм
    Наименование Масса (толщина стенки 12мм),кг Масса (толщина стенки 10мм*),кг Длина общая L,мм
    8 2774 2592 2948
    11 3376 3095 3948
    15 3978 3598 4948
    18 4581 4100 5948
    21 5183 4603 6948
    24 6021 5341 7948
    27 6623 5843 8948
    30 7225 6346 9948
    33 7828 6848 10948
    диаметр 2200мм
    Наименование Масса (толщина стенки 12мм),кг Масса (толщина стенки 14мм*),кг Длина общая L,мм
    10 3284 3519 3028
    14 3947 4291 4028
    18 4611 5063 5028
    22 5274 5835 6028
    25 5938 6607 7028
    29 6866 7644 8028
    33 7529 8416 9028
    37 8193 9188 10028
    41 8856 9960 11028
    диаметр 2400мм
    Наименование Масса (толщина стенки 12мм),кг Масса (толщина стенки 14мм*),кг Длина общая L,мм
    12 3766 4023 3108
    17 4488 4865 4108
    22 5210 5707 5108
    26 5932 6549 6108
    31 6654 7391 7108
    35 7703 8559 8108
    40 8425 9400 9108
    44 9147 10242 10108
    50 9869 11084 11108

    Принципы работы системы промышленного автономного газоснабжения

    В целом принципиальная схема работы автономного газоснабжения на промышленных объектах мало чем отличается от работы аналогичных систем, устанавливаемых в частных домовладениях. Устанавливается газгольдер с запасами сжиженного газа. Этот газ порционно переводится в паровую форму и подается в трубопроводы низкого давления, по которым поступает к газопотребляющему оборудованию. Для контроля над подачей газа используются различные дополнительные узлы – клапаны, смесители, регуляторы.

    В случае с промышленными установками есть ряд нюансов:

    • Для промышленных объектов характерно значительное газопотребление, поэтому нужны большие запасы сжиженного газа. Для его хранения обычно используют несколько газгольдеров большой емкости, которые составляют единый резервуарный парк.
    • Ввиду значительного газопотребления, для перевода пропан-бутана из жидкой фазы в паровую, уже недостаточно его естественного испарения в резервуарах. Поэтому используются испарительные установки различной мощности – от 15 до 14000 кг/ч.
    • Учитывая большие объемы газа, с которыми работает промышленная система газоснабжения, к ней предъявляют повышенные требования по безопасности. Прежде всего, прорабатывается защита от утечек газа и от возгораний.
    • И, наконец, еще одной особенностью промышленных систем газоснабжения является их полная автоматизация. Для отслеживания давления в трубопроводах, остатков запаса в резервуарах и других важных показателей используется автоматизированный блок управления.

    Экономический эффект от внедрения автономной системы газоснабжения

    Устанавливаемые системы автономного газоснабжения будут интересны с экономической точки зрения в следующих случаях:

    • трассы газовых магистралей расположены в значительном удалении от промышленного объекта;
    • сложный ландшафт, экономическая нецелесообразность и другие объективные факторы обуславливают высокую стоимость подключения к газовым магистралям;
    • предприятие по различным причинам нуждается в резервной системе автономного газоснабжения;
    • возникла необходимость дополнительного обогрева новообразованных объектов.

    Что касается прямого экономического эффекта, то автономный газ (смесь пропан-бутана) является самым дешёвым и экологически чистым видом топлива в сравнении с нефтепродуктами или твёрдыми энергоносителями. Любой перебой с энергоснабжением предприятия, работающего в сложной климатической зоне, может привести к серьёзным проблемам вплоть до полной остановки рабочих процессов. Наличие автономного газоснабжения полностью ликвидирует подобные риски. Оптимальный расход газа позволяет обеспечивать объекты теплом и горячей водой с минимальными расходами на оплату энергоносителей.

    Часто задаваемые вопросы

    Как устроена система автономного газоснабжения для предприятий?

    Ключевой элемент автономной системы газоснабжения – газгольдер, то есть специально оборудованная емкость для хранения сжиженного газа (пропана, пропан-бутана). В зависимости от масштабов хозяйства и ежесуточных потребностей в газе можно установить емкость различного объема или создать единый резервуарный парк из нескольких газгольдеров. От газовых резервуаров по подземным газопроводам сжиженный газ подается непосредственно на газопотребляющее оборудование. Если объем потребления сжиженного газа достаточно высок, то в качестве дополнительного элемента системы выступают испарители или испарительные установки с системой редуцирования газа. В испарителях жидкая фаза пропан-бутана переводится в паровую, а система редуцирования обеспечивает необходимое газопотребляющему оборудованию давление газа. В небольших системах испарители не нужны – достаточно естественного испарения газовой смеси, которое происходит непосредственно в газгольдере.
